产品介绍

产品概述

高压设备绝缘特性在线检测主要应用于冶金、电力、石化、煤炭、矿山、建材、造纸、市政、水利、造船和港口装卸等领域，可以对亮压电机、发电机、电力变压器、电容器及高压电说等电力设备绝特性进行检测，可以替代摇表。

产品特点

对电动机、发电机等高压电气设备进行全自动在线监测，测试激励源电压DC2500V；

可以替代摇表式的手工检测方式，完成检测工作；

测试结果数据可远传，实现遥测，绝缘电阻过低时发出报警信号；

彩色触摸显示屏，可记录最近的30次测量结果，显示历史曲线；

可实现绝缘电阻的自动测量或手动测量，同时测量分布电容、吸收比和极化指数。

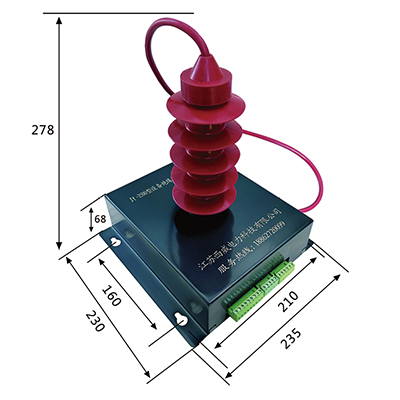

外形及安装尺寸

技术参数

1)装置工作电压：220VAC，50HZ；

2)电阻测量范围：1-10000M0；

3)被测设备电压等级：5000-10000VAC；

4)电阻测量精度：±5%；

5)测试激励电压：DC2500V；

6)高压引线对地(仪器外壳)耐压：42kV；

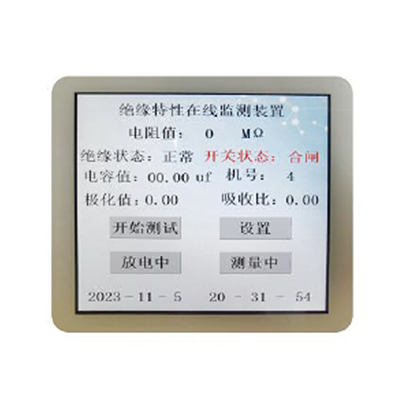

7)显示方式：触摸式彩色液晶屏；

8)互锁保护：仅有电机处于非工作状态时才可以测量；

9)通信协议：Modbus通信(与上位机通信)；

10)主要功能：

(1)分布电容测量功能；

(2)吸收比测量功能；

(3)极化指数测量功能(可设定选择)；

(4)自检功能；

(5)绝缘电阻值超限报警、加热除湿及风机控制功能(220VAC/220VDC，3A)；

(6)绝缘电阻-时间变化曲线绘制功能；

(7)绝缘电阻报警闽值设定功能；

(8)手动测量和自动测量选择功能；

(9)时间指示功能。

11)环境温度：-20~+50℃；

12)环境湿度：<90%RH，无结露；

13)环境：无腐蚀性气体，无冲击和振动；

14)电磁兼容：I级；

15)功耗：小于10W(测量期间)

16)主机外形尺寸：长×宽×高238mm×230mm×278mm

17)显示终端外形尺寸：长×宽×厚85mm×85mm×45mm

18)安装方式：嵌人式安装或卡规式安装(35mm卡规)；

19)嵌入式安装开口尺寸：68mmX68mm。
